1、結構

MKLE1電容式靶式流量計主要由測量管

（外殼）、新型電容力傳感器（含阻流元件）、積算

顯示和輸出部分組成。根據不同的介質和工況，必

須選用相適應的電容力傳感器，因此，用戶提供準

確的計量對象及參數，生產廠家選用合適的的電容

力傳感器是產品能否計量準確的關鍵。

其結構如（圖1）:

2、工作原理

力，其作用力的大小與介質流速的平方成正比。阻流件(靶片)接受的作用力F，經剛性連接的傳遞件（測桿）傳至電容力傳感器，電容力傳感器產生電壓信號輸出。

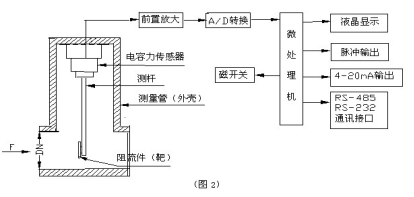

由此，此電壓信號經前置放大、AD轉換及計算機處理后，即可得到相應的瞬時流量和累積總量，其工作原理見示意（圖2）：

被測介質	液體；氣體；蒸汽
公稱直徑	法蘭式15～500mm		夾裝式15～500mm		插入式65～3000mm
公稱壓力	0．6～42MPa		0.6～42MPa		0.6～42MPa
介質溫度	-200℃～+500℃或更高溫度
精確度	±0.2%	±0.5%		±1.0%		±1.5%
范圍度	1：3（液體）	1：5（液體、氣體）		1：10（液體、氣體）		1：10（蒸汽）
補償形式	溫度補償；壓力補償
重復性	0.05%～0.08%
供電電源	機內自備鋰電池（3.6V）；外供電源24VDC
輸出形式	現場顯示；4～20mA二線制；脈沖0～5V；RS485/RS232；GPRS無線遠傳
測量管材料	碳鋼；不銹鋼；亦可按用戶要求協商提供
防爆標志	本安型（ExibIICT4）；隔爆型（ExdIICT4）
防護等級	IP65；IP67
法蘭規格	流量計連接法蘭規格執行GB/T系列標準，也可以根據用戶要求特殊加工。
