大型智能型明渠流量測量系統
MKSONIC3000KFD型智能型明渠流量測量系統是由電磁流速計、超聲液位計、
流量計算控制顯示 (MCU)三部分組成。廣泛用于小型河道、水庫、城市供水
農用灌溉等矩形、梯形渠道、閘涵、量水堰及量水槽水流量的測量。它采用
現代先進的嵌入式電子技術，解決了流速—水位面積法這一傳統的明渠流量
連續測量的問題。

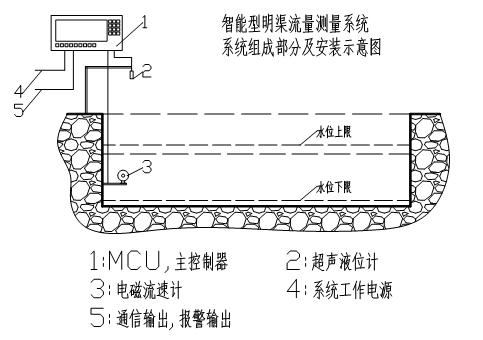

圖1.1 系統組成及安裝示意圖
|
名 稱 |
數 量 |
|
主機 |
1臺 |
|
超聲波液位探頭 |
（一支）含電纜 |
|
電磁流量計探頭 |
（一支）含電纜 （可多選至4支） |
|
戶外控制箱 |
1個 |
|
使用說明書 |
1本 |
表1.1 標準配置清單
第二章技術參數、性能特點及工作原理
測量精度：水位±2.0%； 流速±1.0%； 流量±1.5%
測量范圍：流速 0.01-10m/s；瞬時流量≤10000 m3/s；水深≤15m；渠底寬度≤40m；
顯示位數：水位 5 位；流速 5 位；瞬時流量 5 位；累積流量 10 位
溫度：-10℃~50℃
濕度：20%～90%RH
無強磁場、腐蝕環境
DC24V 2A
l 流速測量范圍寬 0.05-10m/s；
l 流量測量精度不受下游、支流雍水、阻塞等因素的影響；
l 測量渠道的直管段要求較短；
l 標準渠道不需要改造可直接安裝使用，施工安裝費用低；
l 儀表顯示及輸出功能齊全，可顯示水位、流速、流量等數據，并具有計算機通訊接口 232、
485（可選）；
l 具有停電計時、計次及時鐘功能；
l 可采用多點流速同時測量，流量測量精度更加準確可靠。當渠道的水位高于流速計時，流量
計算控制顯示 (MCU)內部流量運算采用標準的水利數學模型來計算過流斷面的平均流速；當渠道
的水位低于流速計時，流量計算控制顯示 (MCU)內部流量運算采用曼寧公式法來計算過流斷面的
平均流量；
l 具備雙向流計量功能；即同一河（渠）道進水或者出水雙向流量的計量功能；正向瞬時流速、
瞬時流量、累積流量，以及反向瞬時流速、瞬時流量、累積流量的測量計算；
l 具備雙向流量測量計算的凈累積流量，便于統計河（渠）道使用情況；
l MKSONIC3000智能型明渠流量測量系統是由流量計算控制顯示 (MCU)、電磁流速計、超聲液
位計三部分構成,流速計安裝于渠道中，測得水流速度轉換成Modbus RTU 485 標準信號通過電
纜傳送給顯示儀；
l 液位計安裝于流速計附近地點的渠道上部,測出位于流速計渠道橫斷面上的水位深度值,同樣
以 4～20mA 標準電流信號傳送給流量計算控制顯示 (MCU)；
l 流量計算控制顯示 (MCU)將流速信號、水位信號，以及在流量計算控制顯示 (MCU)內所設置
的各種渠道參數通過顯示儀內設置的水利數學模型進行數學運算，從而得到過水端面的水流量:過
水端面流量=渠寬×(水位高度-泥位高度)×(平均流速×水利模型系數)。
